캠핑카 전기 440W 태양광 시스템 이해

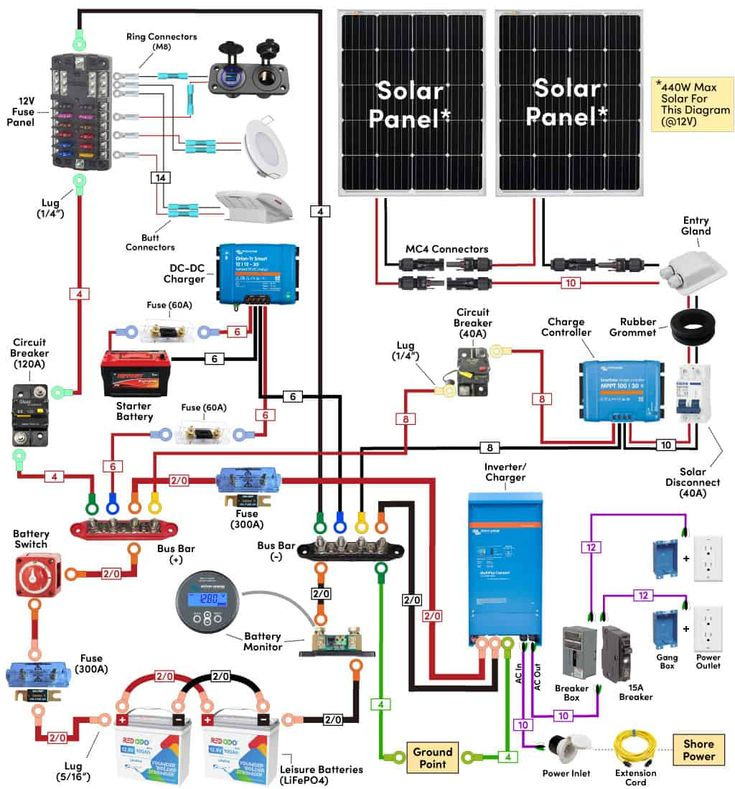

캠핑카나 레저용 차량에 태양광 전기 시스템을 구축하는 것은 자급자족적인 여행 생활을 가능하게 하는 중요한 요소입니다. 해당 배선도는 태양광 패널에서 시작하여 최종 소비 지점까지 전력이 어떻게 흐르는지 상세하게 보여주고 있습니다. 이 시스템을 이해하고 올바르게 설치하면 장기간 야외에서도 안정적인 전력 공급이 가능해집니다.



태양광 시스템의 핵심은 두 개의 태양광 패널입니다. 이 패널들은 태양 에너지를 직접 전기 에너지로 변환 12V 시스템 기준으로 최대 440W의 전력을 생산할 수 있습니다. 태양광 패널은 MC4 커넥터를 통해 시스템에 연결됩니다. MC4 커넥터는 방수 기능이 있어 외부 환경에 노출되는 태양광 시스템에 적합한 연결 장치입니다. 커넥터들은 견고하고 안전한 연결을 보장하며 극성이 바뀌는 것을 방지합니다.



태양광 패널에서 생성된 전력은 충전 컨트롤러로 이동합니다. 충전 컨트롤러는 태양광 패널에서 생산된 불규칙한 전력을 안정화시키고, 배터리에 적절한 전압과 전류로 공급하여 배터리의 수명을 연장하고 효율적인 충전을 가능하게 합니다. 이 과정에서 과충전이나 과방전으로부터 배터리를 보호하는 역할도 담당합니다.



시스템에는 안전을 위한 태양광 차단기(Solar Disconnect, 40A)도 포함되어 있습니다. 차단기는 시스템 정비나 긴급 상황 발생 시 태양광 패널과 나머지 시스템 사이의 연결을 신속하게 차단할 수 있게 합니다. 안전사고 예방과 시스템 보호에 중요한 역할을 합니다.



전력 관리 시스템에서 핵심적인 역할을 하는 것은 DC-DC 충전기입니다. 이 장치는 차량의 발전기 시스템에서 생성된 전력을 레저 배터리에 충전할 때 사용됩니다. 일반적으로 차량의 발전기는 스타터 배터리를 충전하기 위해 설계되었기 때문에, DC-DC 충전기는 이 전압을 레저 배터리에 적합한 수준으로 변환하고 조절합니다.



인버터/충전기는 DC(직류) 전력을 AC(교류)로 변환하여 일반 가전제품을 사용할 수 있게 합니다. 외부 한전 전원(Shore Power)이 연결되었을 때 이를 이용하여 배터리를 충전하는 역할도 겸합니다. 이 장치는 캠핑카 내부의 전력 소비 장치들이 안정적으로 작동할 수 있도록 일정한 전압과 주파수의 전력을 공급합니다.



배선도에는 다양한 정격의 회로 차단기와 퓨즈가 포함되어 있습니다. 120A 회로 차단기, 60A 퓨즈, 300A 퓨즈 등은 각 부분에서 과전류 발생 시 회로를 차단하여 시스템 전체를 보호합니다. 이런 보호 장치들은 전기적 사고나 화재 위험을 크게 줄여주는 중요한 요소입니다.



배터리 시스템은 스타터 배터리와 레저 배터리로 구성됩니다. 스타터 배터리는 차량의 엔진을 시동하기 위한 용도로, 순간적으로 높은 전류를 공급할 수 있도록 설계되었습니다. 반면 레저 배터리는 캠핑카 내부의 전기 시스템을 위한 것으로, 배선도에 표시된 대로 LiFePO4(리튬인산철) 배터리가 사용됩니다. 리튬인산철 배터리는 무게 대비 에너지 밀도가 높고, 수명이 길며, 안전성이 우수하여 최근 캠핑카 시스템에서 많이 사용되고 있습니다.



배터리 모니터는 배터리의 상태를 실시간으로 확인할 수 있게 해줍니다. 이 장치는 배터리의 충전 상태, 전압, 사용 중인 전류, 남은 에너지량 등을 표시하여 사용자가 에너지 사용 상황을 파악하고 관리할 수 있게 도와줍니다. 이를 통해 배터리 방전이 너무 깊어져 손상되는 것을 방지하고, 전력 사용을 계획적으로 할 수 있습니다.



배터리 스위치는 비상 상황이나 시스템 정비 시 배터리 전체 시스템을 일시적으로 차단할 수 있는 중요한 안전 장치입니다. 이 스위치를 통해 전체 시스템의 전원을 빠르게 차단할 수 있어, 전기적 사고나 화재 위험을 최소화할 수 있습니다.



버스바는 전력 분배의 중심 역할을 하는 장치로, 양극(+)과 음극(-) 연결을 위한 집중 지점입니다. 이 장치를 통해 여러 전기 장치에 전력을 효율적으로 분배할 수 있으며, 배선도에서도 양극과 음극 버스 바가 명확하게 표시되어 있습니다. 버스바는 여러 전선의 연결점이 되므로 견고하게 고정되어야 하며, 적절한 크기의 러그와 함께 사용해야 합니다.



러그는 전선을 장치에 연결하기 위한 단자로, 배선도에는 1/4인치나 M8과 같은 다양한 크기가 표시되어 있습니다. 러그는 전선의 끝단에 압착되어 안정적인 전기적 연결을 제공하며, 특히 고전류가 흐르는 부분에서는 적절한 크기와 품질의 러그를 사용하는 것이 중요합니다.



접지점(Ground Point)은 전체 시스템의 안전을 위한 중요한 요소입니다. 모든 장비의 섀시를 이 접지점을 통해 적절히 접지함으로써 전기적 노이즈를 줄이고, 누전이나 합선 시 안전 문제를 방지할 수 있습니다. 배선도에는 접지 배선이 녹색으로 표시되어 있으며, 이는 국제적인 전기 배선 색상 코드를 따르는 것입니다.



외부 전원(Shore Power)은 캠핑장이나 RV 파크에서 제공하는 외부 전력을 캠핑카 시스템에 연결할 수 있게 해주는 입력 단자입니다. 이 시스템을 통해 태양광 패널이 충분한 전력을 생산하지 못하는 흐린 날이나 전력 소비가 많은 상황에서도 안정적인 전력 공급이 가능합니다.



전원 입력구(Power Inlet)는 외부 전원 케이블을 연결하는 물리적 포트로, 방수 기능이 있어 외부 환경에서도 안전하게 사용할 수 있습니다. 확장 코드(Extension Cord)는 외부 전원과 캠핑카를 연결하는 케이블로, 적절한 전류 용량과 길이를 가진 제품을 선택해야 합니다.



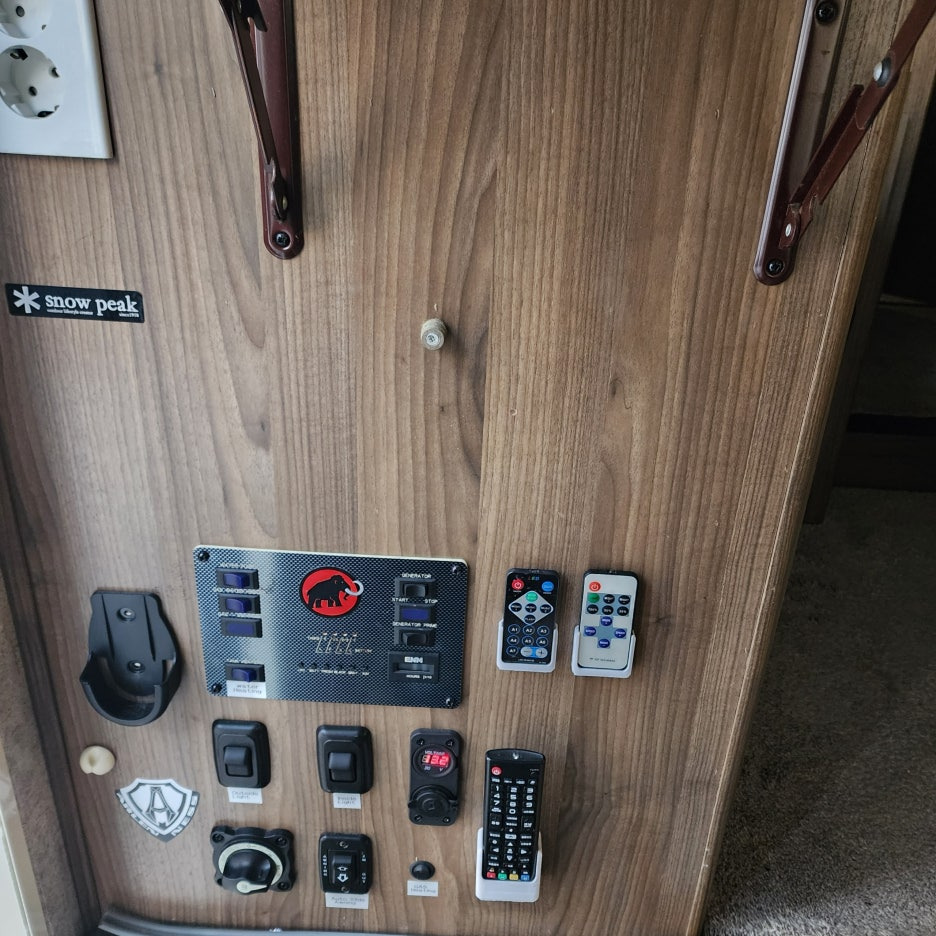

이 외부 전원 연결 시스템에는 15A 회로 차단기가 포함되어 있어, 과전류가 발생할 경우 시스템을 보호할 수 있습니다. 또한 갱 박스(Gang Box)와 전원 콘센트(Power Outlet)를 통해 캠핑카 내부에서 AC 전원을 사용할 수 있게 됩니다.



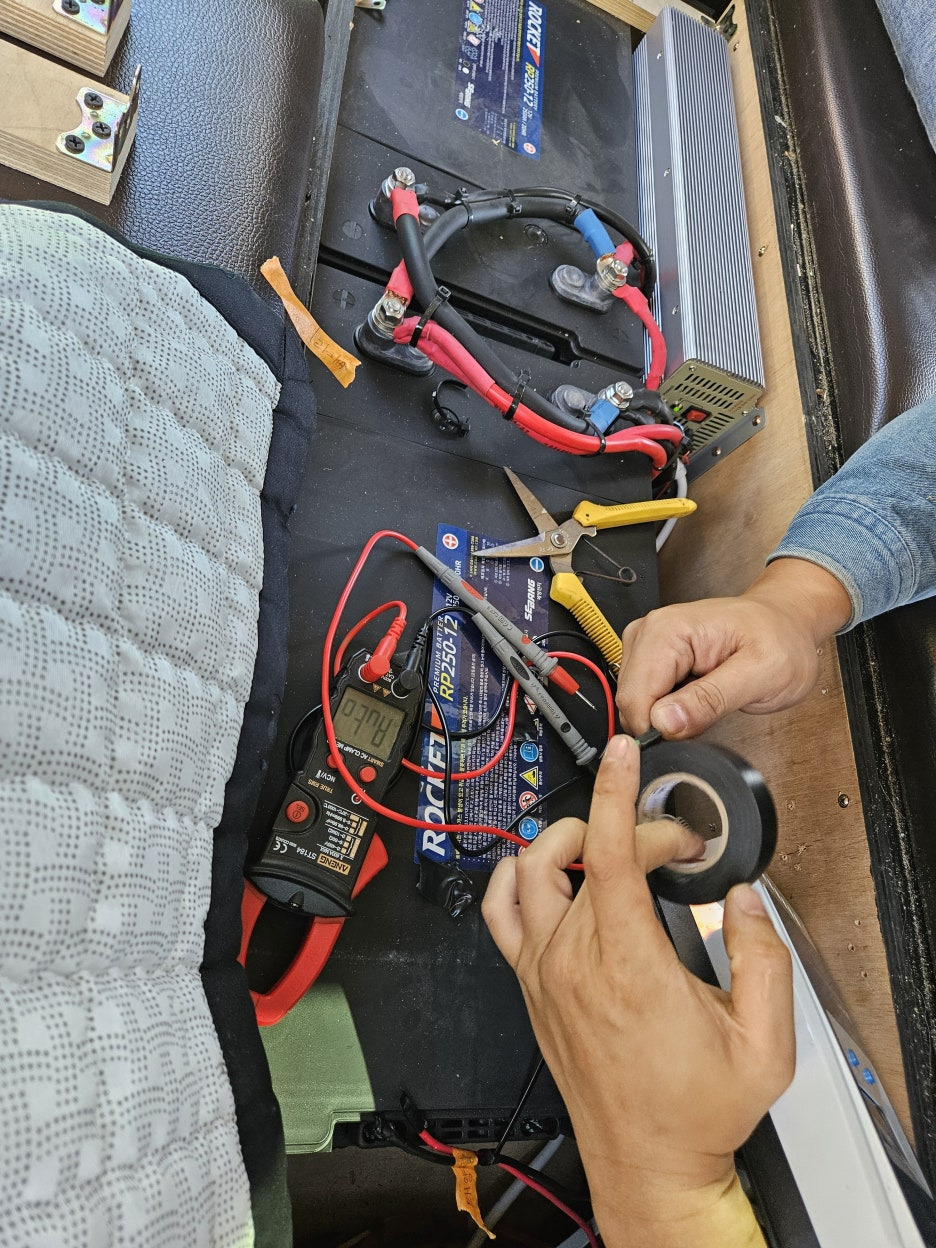

태양광 전기 시스템 설치를 위해서는 우선 적절한 공구를 준비해야 합니다. 전선 스트리퍼, 압착 공구, 절연 테이프, 멀티미터 등의 기본 도구뿐만 아니라, 와이어 게이지에 맞는 다양한 크기의 압착 단자와 러그도 필요합니다. 작업 중 안전을 위해 절연 장갑과 보안경 같은 안전 장비를 착용하는 것이 중요합니다.



설치 작업을 시작하기 전에 배선도를 충분히 이해하고 모든 구성요소의 역할과 연결 방식을 파악해야 합니다. 설치 과정에서 발생할 수 있는 오류를 최소화하고, 효율적인 작업을 가능하게 합니다. 설치 작업은 항상 배터리 연결을 해제한 상태에서 진행해야 하며, 이는 작업 중 합선이나 감전 위험을 크게 줄여줍니다.





주요 구성요소 설치는 장착 위치를 신중하게 선정한 후 진행해야 합니다. 태양광 패널은 그림자가 최소화되는 위치에, 충전 컨트롤러와 인버터는 통풍이 잘 되면서도 습기에 노출되지 않는 장소에, 배터리는 환기가 가능하고 접근이 용이한 위치에 설치하는 것이 좋습니다.



배선 작업은 다이어그램에 표시된 굵기와 색상에 맞게 진행해야 합니다. 특히 고전류가 흐르는 부분(예: 배터리-인버터 간 연결)은 반드시 충분한 굵기(2/0 게이지)의 케이블을 사용해야 합니다. 모든 연결부는 압착 단자를 사용하여 단단히 고정하고, 필요한 경우 방수 처리와 절연 처리를 해야 합니다.



설치가 완료된 후에는 부분적으로 연결하며 단계별로 시스템을 테스트해야 합니다. 이는 문제가 발생했을 때 원인을 쉽게 찾을 수 있게 해주며, 대규모 전기적 사고를 방지하는 데 도움이 됩니다. 테스트 과정에서 멀티미터를 사용하여 각 연결점의 전압과 극성을 확인하는 것이 좋습니다.



전기 안전은 항상 최우선으로 고려해야 합니다. 작업 시에는 항상 배터리 스위치를 OFF 상태로 유지하고, 모든 연결에서 극성(양극/음극)을 철저히 확인하여 역전압으로 인한 장비 손상을 방지해야 합니다. 금속 도구를 사용할 때는 합선에 특히 주의해야 하며, 가능한 한 절연 처리된 도구를 사용하는 것이 좋습니다.



와이어 게이지(굵기)는 배선도에 표시된 대로 엄격히 준수해야 합니다. 고전류가 흐르는 배터리-인버터 간 연결은 반드시 2/0 게이지와 같이 충분한 굵기의 케이블을 사용해야 합니다. 전선 굵기가 부족하면 과열로 인한 화재 위험이 있으며, 전압 강하로 시스템 효율이 떨어질 수 있습니다.



모든 보호 장치(퓨즈, 회로 차단기)는 배선도에 표시된 정격을 준수해야 합니다. 60A, 120A, 300A 등의 퓨즈는 각 회로의 예상 최대 전류에 맞게 선택된 것이므로, 임의로 더 높은 정격의 퓨즈로 교체해서는 안 됩니다. 또한 퓨즈는 항상 전원에 가장 가까운 곳에 설치하여 짧은 회로 구간을 효과적으로 보호할 수 있어야 합니다.



모든 연결부는 방수 처리 및 적절한 절연 처리가 필요합니다. 특히 외부에 노출되는 연결부(예: 태양광 패널의 MC4 커넥터)는 완벽한 방수가 보장되어야 하며, 모든 연결이 단단히 체결되었는지 확인해야 합니다. 불완전한 연결은 접촉 저항 증가로 인한 발열과 전력 손실을 초래할 수 있습니다.



접지 시스템은 전체 전기 시스템의 안전을 위해 중요합니다. 접지점(Ground Point)을 통해 모든 장비의 섀시를 적절히 접지해야 하며, 접지 불량은 전기적 노이즈나 안전 문제를 유발할 수 있습니다. 특히 인버터와 같은 고전력 장치의 접지는 더욱 신중하게 처리해야 합니다.



온도 관리도 중요한 고려사항입니다. 배터리와 전선은 과열될 수 있으므로 통풍이 잘 되는 곳에 설치해야 하며, 인버터는 작동 중 상당한 열을 발생시키므로 주변에 가연성 물질을 두지 않아야 합니다. 배터리가 설치된 공간은 적절한 환기 시스템을 갖추어 가스 축적을 방지해야 합니다.



시스템 용량 제한을 반드시 준수해야 합니다. 배선도에 표시된 대로 12V 시스템에서는 최대 440W의 태양광 패널을 사용해야 합니다. 이 용량을 초과하면 충전 컨트롤러나 다른 구성 요소에 과부하가 걸릴 수 있으며, 시스템을 확장하고자 할 경우 반드시 전문가와 상담한 후 진행해야 합니다.



설치 후에도 정기적인 점검은 필수적입니다. 연결부의 느슨함, 부식, 과열 징후 등을 정기적으로 확인해야 하며, 배터리 모니터를 통해 시스템의 상태를 수시로 점검해야 합니다. 장기간 사용하지 않은 후에는 시스템을 다시 사용하기 전에 전체적인 점검을 실시하는 것이 좋습니다.



태양광 전기 시스템은 적절히 설치하고 관리하면 캠핑카에서 전력의 자급자족을 가능하게 하는 훌륭한 솔루션입니다. 시스템을 통해 전력망이 없는 오지에서도 필요한 전기를 사용할 수 있으며, 환경 친화적이고 조용한 전력 공급이 가능합니다. 하지만 전기 작업에 경험이 없거나 자신이 없다면, 안전을 위해 반드시 전문가의 도움을 받는 것이 현명한 선택입니다.



올바르게 설치되고 관리된 시스템은 오랜 기간 안정적으로 작동하며, 캠핑과 여행의 편의성을 크게 향상시켜 줄 것입니다.
