캠핑카 리튬인산철 배터리 완충불량 원인분석, 셀밸런싱부터 배선점검까지 단계별 진단





완충이 되지 않는 인산철 배터리, 진단에도 순서가 있습니다.
차박 캠핑카에서 리튬인산철 배터리와 올인원 파워뱅크는 냉장고, 조명, 무시동히터, 노트북 충전까지 도맡아 처리하는 핵심 전원 장비입니다. 처음 설치했을 때는 문제없이 잘 작동하다가 어느 순간부터 충전 표시가 90퍼센트 부근에서 더 이상 올라가지 않거나, 완충 표시가 떴는데도 실제 사용 가능 시간이 눈에 띄게 줄어드는 현상을 겪는 경우가 적지 않습니다. 이런 상황에서 많은 사용자들이 가장 먼저 배터리 교체를 고려하지만, 실제 현장에서 점검해보면 충전원 설정 오류나 배선 접촉 불량, 셀 밸런스 이탈처럼 비교적 간단한 원인이 문제의 근원인 경우가 상당히 많습니다. 전기 시스템의 완충불량을 진단하는 과정은 사람의 건강검진과 비슷한 성격을 가지고 있습니다. 증상이 같아 보여도 원인은 외부 요인부터 내부 요인까지 여러 층위에 걸쳐 있기 때문에, 무작정 배터리부터 의심하기보다 바깥에서 안쪽으로, 큰 원인에서 작은 원인 순서로 좁혀가는 접근이 훨씬 효율적입니다.

이 순서를 먼저 요약하면 다음과 같습니다.
1단계: 충전원(알터네이터·DC-DC·태양광·220V 어댑터)과 입력전압 상태 확인
2단계: 셀 밸런스 편차와 BMS 차단 여부 확인
3단계: 충전기·DC-DC의 인산철 규격 설정값 일치 여부 확인
4단계: 배선 연결부의 전압강하와 접점 부식 확인
5단계: 온도 환경에 따른 BMS 보호 기능 작동 여부와 SOC 표시 오차 확인

이 다섯 단계를 순서대로 짚어보면 대부분의 완충불량 원인을 큰 비용 없이 스스로 찾아낼 수 있습니다.

1단계, 충전원과 입력 전압의 안정성을 확인합니다.
완충불량을 진단할 때 가장 먼저 확인해야 할 부분은 배터리 자체가 아니라 전기가 들어오는 경로, 즉 충전원과 배선 상태입니다. 주행 충전 방식을 사용하는 경우, 시동이 걸린 상태에서 알터네이터로부터 DC-DC 충전기를 거쳐 배터리로 유입되는 입력 전압이 13V 이상 안정적으로 유지되는지 멀티미터로 직접 측정해보는 것이 기본 출발점입니다. 측정값이 12.5V 이하로 떨어진다면 배터리 이전에 차량 알터네이터나 DC-DC 충전기 자체의 발전 성능 문제를 먼저 의심해야 하며, 이 경우에는 캠핑카 전기 시스템보다 차량 정비가 우선되어야 합니다.

태양광 패널을 함께 사용한다면 패널 표면의 먼지나 부분적인 그늘이 발전량을 떨어뜨리고 있지 않은지 먼저 살펴보아야 하며, MPPT 컨트롤러의 배터리 타입 설정이 반드시 리튬인산철로 정확히 지정되어 있는지 확인해야 합니다. 컨트롤러가 납산 모드로 설정되어 있으면 흡수전압과 부동전압 값이 인산철 기준보다 낮게 잡혀 완충 전 단계에서 충전이 조기 종료되는 결과로 이어지는데, 실제로 완충불량 사례 중 상당수가 이 단순한 설정 오류에서 시작된다는 점을 놓치지 않아야 합니다.

전원을 220볼트 어댑터로 공급받는 올인원 파워뱅크라면 멀티탭 과부하나 연장선 접촉 불량으로 충전이 간헐적으로 끊기는 사례가 자주 발생합니다. 케이블을 살짝 움직였을 때 충전 표시등이 깜빡인다면 커넥터 접촉 문제로 볼 수 있으며, 가정용 220볼트 콘센트에 직접 연결해 충전 테스트를 진행해보면 파워뱅크 내부 문제인지 외부 배선 문제인지 빠르게 구분할 수 있습니다.

2단계, 셀 밸런스 상태와 BMS 차단 여부를 살펴봅니다.

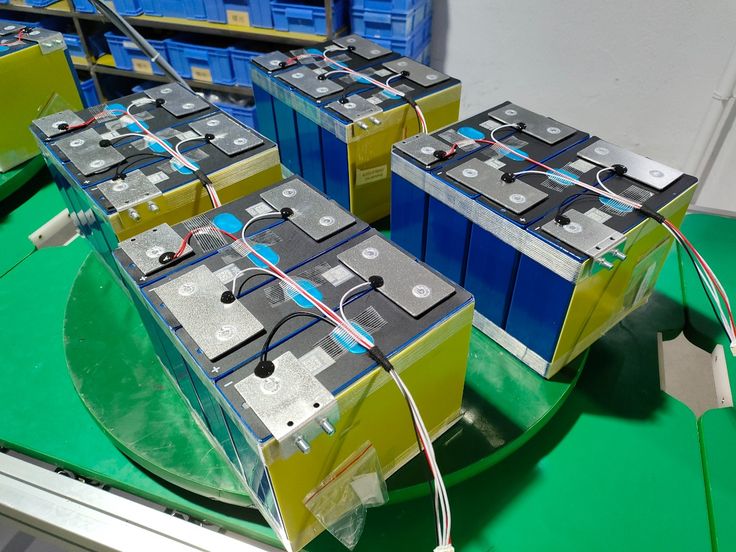

충전원에 별다른 이상이 없다면 다음으로 셀 밸런스 상태와 BMS 차단 여부를 살펴봐야 합니다. 인산철 배터리는 보통 3.2V 셀 네 개를 직렬로 연결해 12.8V 시스템을 구성하는데, 충방전을 반복하다 보면 셀 사이에 미세한 전압 차이가 서서히 벌어지게 됩니다. 네 개의 셀이 모두 이상적으로 3.65V까지 채워진다면 팩 전체 전압은 다음과 같이 계산됩니다.

Vpack,max​=4×3.65V=14.6V

문제는 BMS의 보호 방식에 있습니다. BMS는 셀 중 하나라도 과충전 위험 수위인 3.65볼트에 도달하면 나머지 셀의 상태와 무관하게 전체 충전 회로를 즉시 차단하도록 설계되어 있습니다. 이 때문에 특정 셀만 먼저 3.65V에 도달하고 나머지 셀이 3.3V 수준에 머물러 있다면, 전체 용량 기준으로는 80퍼센트 정도만 채워졌음에도 충전이 멈추는 현상이 나타나게 됩니다. 사용자는 충전기가 완충으로 표시하는 것을 보고 100퍼센트라고 인식하지만, 실제로는 셀 밸런스 불균형으로 유효 용량이 줄어든 상황인 셈입니다.

셀 전압을 개별로 확인할 수 있는 모니터링 기능이 있다면 각 셀 간 전압 편차를 다음 기준으로 점검하는 것이 좋습니다.

ΔVcell​=Vmax​−Vmin​

편차가 0.03V 이내라면 정상 범위로 볼 수 있고, 0.1V를 넘어서면 내장 밸런싱 회로만으로는 회복이 더뎌지는 단계에 진입한 것으로 판단할 수 있습니다. 이 경우에는 충전 전류를 정격보다 낮게 설정한 뒤(예: 0.1C 전후) 장시간 천천히 충전해 밸런싱 시간을 확보하거나, 외부 능동 셀 밸런서를 일정 기간 병렬로 연결해 편차를 강제로 줄이는 조치가 필요합니다. 편차가 0.2V 이상으로 크게 벌어졌다면 자가 조치로는 한계가 있으므로 전문 업체를 통한 진단을 고려해야 합니다.



3단계, 충전기와 DC-DC의 설정값이 인산철 규격에 맞는지 점검합니다.
충전기 자체의 설정 오류도 완충불량을 만드는 흔한 원인으로 꼽힙니다. 인산철 배터리를 100퍼센트까지 채우려면 12V 4셀 구성 기준으로 약 14.4V에서 14.6V의 정전압이 충분한 시간 동안 꾸준히 공급되어야 합니다. 납산 배터리용 충전기를 그대로 사용하거나 DC-DC 충전기의 딥스위치가 인산철 규격에 맞게 설정되지 않은 상태라면 목표 전압에 도달하기 전에 충전이 조기 종료됩니다.

이를 확인하려면 충전기가 배터리에 연결된 상태에서 출력전압을 멀티테스터로 측정해 14.4V에서 14.6V 사이가 유지되는지 살펴보아야 하며, 여기서 한 단계 더 나아가 충전기 출력 단자의 전압과 배터리 입력 단자의 전압을 동시에 측정해 비교해보는 것이 정확한 원인 구분에 도움이 됩니다. 두 지점의 전압 차이가 0.3V 이상 벌어진다면 충전기 자체보다는 그 사이의 배선 구간에서 전압강하가 발생하고 있다는 신호로 받아들여야 하며, 반대로 두 지점의 전압 차이가 미미한데도 목표 전압 자체가 낮게 나온다면 충전기 설정이나 내부 회로 문제로 좁혀볼 수 있습니다.

4단계, 배선 연결부의 전압강하와 접점 부식을 점검합니다.
배선 연결부의 느슨함이나 부식으로 인한 전압강하 현상도 놓치기 쉬운 점검 항목입니다. 전선 굵기가 허용 전류에 비해 가늘거나 주행 진동으로 단자대 볼트가 미세하게 풀려 있으면 해당 구간에서 저항이 커져 충전기 출력이 배터리 단자까지 온전히 전달되지 못합니다. 정기적으로 단자 볼트를 규정 토크로 다시 조여주고 도전성 그리스로 접점을 보강하면 발열과 전압손실을 효과적으로 줄일 수 있으며, 퓨즈나 차단기 접점 불량도 함께 확인하는 습관을 들이는 편이 좋습니다. 특히 해안가나 습도가 높은 환경에서 장기간 운용한 차량이라면 단자 부식이 예상보다 빠르게 진행되는 경우가 있으므로 주기적인 육안 점검이 필요합니다.

5단계, 온도 환경과 SOC 표시 오차를 함께 살펴봅니다.
온도 환경 역시 충전 성능에 직접적인 영향을 줍니다. 인산철 배터리는 영하권으로 떨어지면 내부저항이 급격히 올라가 완충까지 걸리는 시간이 길어지고, 영하 5도 이하에서는 BMS가 저온보호 기능으로 충전 전류를 줄이거나 차단하도록 설계된 경우가 많습니다. 겨울철 차박에서 아침에 충전을 시작했는데 배터리가 거의 채워지지 않는다면 저온보호 기능이 작동하고 있을 가능성을 먼저 의심해야 하며, 배터리 온도가 5도 이상으로 올라온 뒤 충전을 시작하거나 단열 처리된 배터리 박스와 소형 히팅 패드를 활용하는 것도 효과적인 대응 방법이 됩니다. 반대로 여름철 밀폐된 차량 내부 온도가 60도 가까이 오르면 고온보호 기능이 작동해 충전이 멈출 수 있으므로, 배터리는 통풍이 가능하고 직사광선을 피할 수 있는 위치에 배치하는 편이 안전합니다.

장기간 사용하다 보면 전류 적산 방식의 잔량 표시와 실제 사용 가능 용량 사이에 오차가 누적되어 완충불량으로 오인하는 경우도 있습니다. 이럴 때는 3개월에서 6개월 주기로 인버터 컷오프 직전까지 방전한 뒤 중간에 끊김 없이 100퍼센트까지 채우는 완전 충방전 사이클을 한 번씩 진행해 BMS와 잔량표시의 기준점을 다시 맞춰주는 캘리브레이션 작업이 효과적입니다.

장기 보관 습관이 배터리 수명에 미치는 영향
캠핑을 떠나지 않는 기간에는 완전충전이나 완전방전 상태로 방치하지 않고 50퍼센트에서 70퍼센트 수준의 잔량을 남긴 채 메인 스위치를 꺼두는 방식이 셀에 가해지는 부담을 줄여줍니다. 이런 보관 습관은 단순한 권장 사항이 아니라, 셀 밸런스가 다시 무너지는 속도를 늦추는 데 실질적인 역할을 합니다.

여러 점검 이후에도 문제가 지속된다면 전문가 진단이 필요합니다.
앞서 설명한 다섯 단계를 모두 거쳤음에도 완충불량이 계속되거나, 배터리 외함이 부풀어 오르는 스웰링 현상, 충전 중 이상한 냄새, 셀 간 전압 편차가 0.3V 이상으로 급격히 벌어지는 등의 이상 징후가 함께 발견된다면 무리하게 케이스를 분해하기보다 제조사나 캠핑카 전기 전문 업체에 정밀진단을 맡기는 편이 안전합니다. 리튬인산철 배터리와 파워뱅크는 사용 기간이 길어질수록 작은 관리 차이가 실사용 성능을 크게 좌우하는 장비이므로, 충전 상태를 주기적으로 점검하고 기록해두는 습관을 들이면 노지에서도 안정적인 전원을 오래 유지할 수 있습니다.
